cogydd cegin coginio robot coginio peiriant newid modur amharodrwydd

Disgrifiad Byr:

Modur amharodrwydd wedi'i newid cyflymder uchel 800W a gyrrwr modur peiriant cartref cymysgydd cyflymder 35000rpm

2. Ystod eang o reoleiddio cyflymder, gweithrediad hirdymor ar gyflymder isel: Gall redeg o dan lwyth am amser hir yn yr ystod o sero i gyflymder uchaf, ac mae cynnydd tymheredd y modur a'r rheolydd yn is na'r sgôr. llwyth.

3. Trorym cychwyn uchel, cerrynt cychwyn isel: pan fydd y trorym cychwyn yn cyrraedd 150% o'r torque graddedig, dim ond 30% o'r cerrynt graddedig yw'r cerrynt cychwyn.

Anfonwch e-bost atom

Manylion Cynnyrch

Tagiau Cynnyrch

Paramedrau Modur

Foltedd Gweithredu	DC300V
Cerrynt graddedig	2.8±10%A
Uchafswm cerrynt	5.4A
Foltedd cychwyn	DC23V ~ 25V
pŵer â sgôr	700±10%W
Cyflymder graddedig	35000 ± 10% RPM
Grym segur	<100W
nifer y polion	2
trorym	0.2NM
effeithiolrwydd	80% ±10%
cymudo	CW echelinol
swn	96dB MAX, <30cm
pwysau	1.68Kg
dwyn	2 Bearings pêl
rheolaeth	Synhwyrydd neuadd
Gosod	mownt fflans

Strwythur Modur

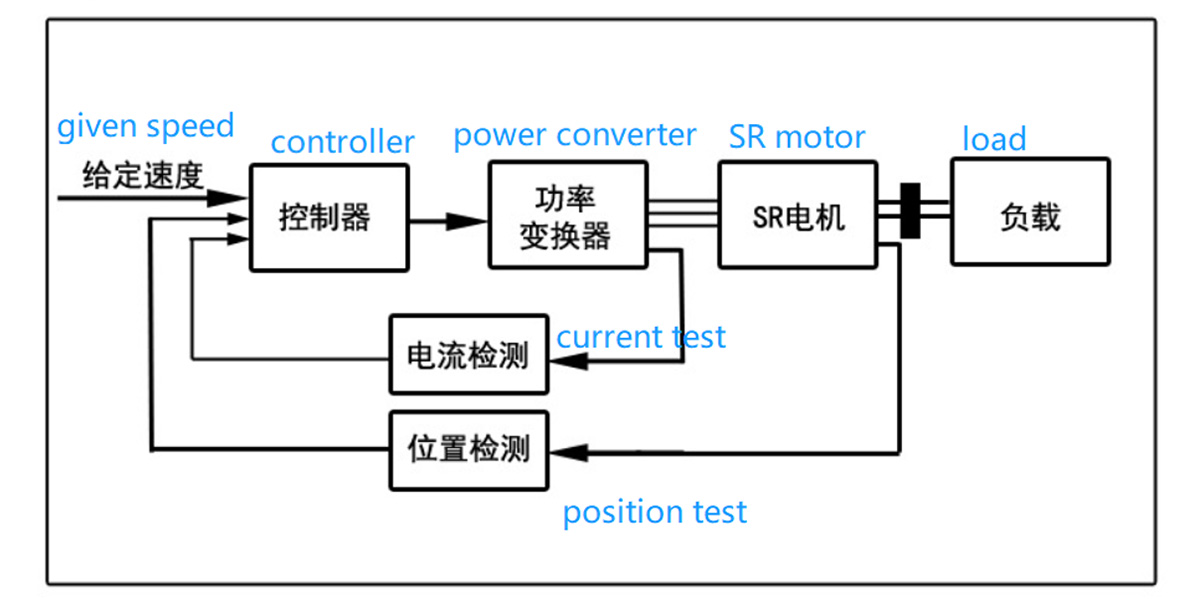

1. Cyfansoddiad y system gyrru modur amharodrwydd wedi'i newid
Mae system gyrru modur amharodrwydd switsh (SRD) yn bennaf yn cynnwys modur amharodrwydd wedi'i newid, trawsnewidydd pŵer, rheolydd a synhwyrydd.

2 .Modur amharodrwydd wedi'i newid
Gellir dylunio moduron SR yn strwythurau un cam, dau gam, tri cham, pedwar cam ac aml-gam gyda gwahanol rifau cyfnod, ac mae strwythur un dant fesul polyn a strwythur aml-ddant fesul polyn, aer echelinol bwlch, bwlch aer rheiddiol a bwlch aer echelinol.Yn gyffredinol, nid oes gan strwythur bwlch aer hybrid rheiddiol, rotor mewnol a strwythur rotor allanol, moduron SR o dan dri cham allu hunan-gychwyn.Mae nifer fawr o gamau yn fuddiol i leihau amrywiad trorym, ond mae'n arwain at strwythur cymhleth, llawer o brif ddyfeisiau newid a chost gynyddol.Ar hyn o bryd, defnyddir y strwythur dwy-gam 6/4-polyn a'r strwythur pedwar cam 8/6 lefel yn eang.

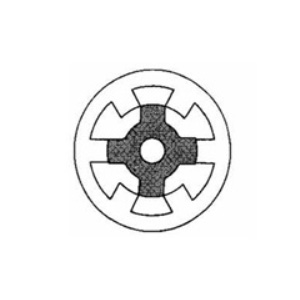

Strwythur rheolaidd 3-cham
Modur SR pegynol 6/4

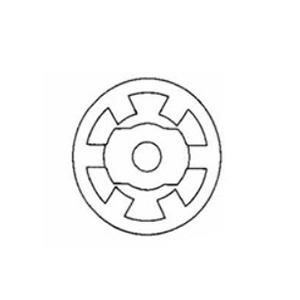

3-cyfnod 6/2
modur SR pegynol

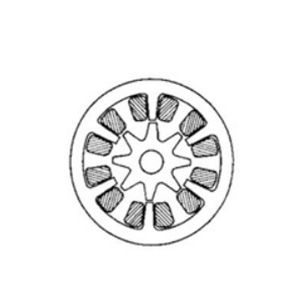

3-cyfnod 6/8
modur SR pegynol

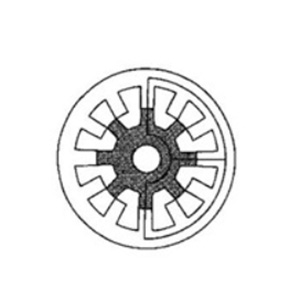

3-cyfnod 12/8
modur SR pegynol

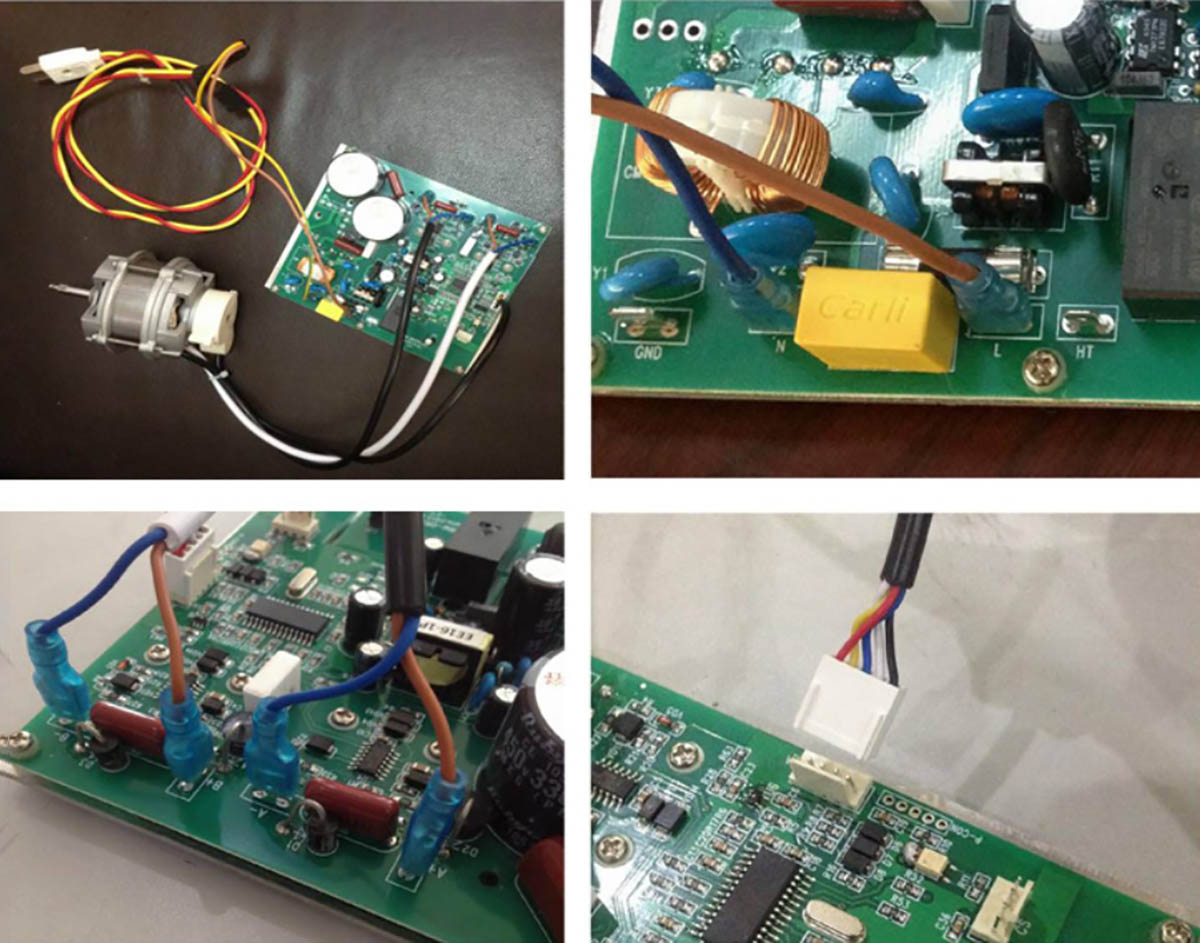

3. Diagram gwifrau ffisegol o fodur a gyrrwr

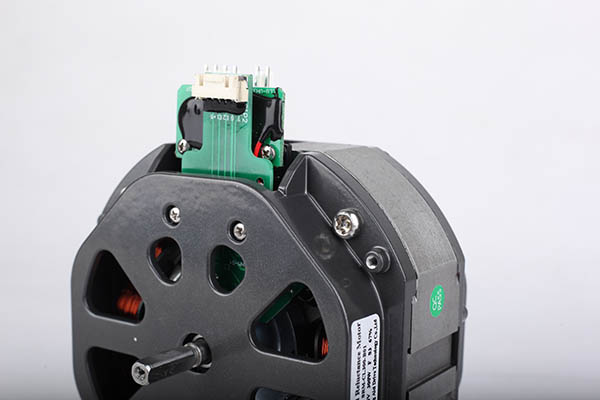

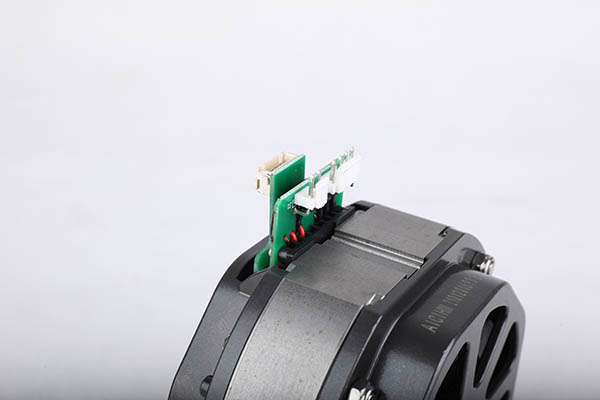

Llun Cynnyrch

Gwifrau cyfnod modur

Du (Brown /A+ Glas /A-), Gwyn (Brown /A+ Glas /A-), hyd gwifren L = 380 ± 50mm
Gwifrau gwifren neuadd:
Coch ( +5V ), du ( GND ), melyn ( SA ), glas ( SB ), gwyn ( SC ), hyd llinell L = hyd llinell L = 380 ± 50mm
Storio: 5 ℃ ~ 40 ℃, lleithder <90%
Dosbarth inswleiddio: F
Mae coil di-grac yn troi am 3 munud ar 130% o foltedd graddedig.
Bywyd gwaith: 2000 awr o dan amodau gwaith arferol.
Dylai'r dadleoliad echelinol fod yn llai na 0.02mm pan fydd y modur yn rhedeg.

Nodweddion modur

1.Effeithlonrwydd system uchel: Yn ei ystod rheoleiddio cyflymder eang, mae'r effeithlonrwydd cyffredinol o leiaf 10% yn uwch na systemau rheoleiddio cyflymder eraill, ac mae'r effeithlonrwydd uchel yn fwy amlwg ar gyflymder isel a llwyth heb ei raddio.
2.Ystod eang o reoleiddio cyflymder, gweithrediad hirdymor ar gyflymder isel: Gall redeg o dan lwyth am amser hir yn yr ystod o sero i gyflymder uchaf, ac mae cynnydd tymheredd y modur a'r rheolydd yn is na chynnydd y llwyth graddedig.
3.Trorym cychwyn uchel, cerrynt cychwyn isel: pan fydd y trorym cychwyn yn cyrraedd 150% o'r trorym graddedig, dim ond 30% o'r cerrynt graddedig yw'r cerrynt cychwyn.
4. Gall ddechrau a stopio'n aml, a newid rhwng cylchdroi ymlaen a gwrthdroi: gall ddechrau a stopio'n aml, a newid rhwng cylchdroi ymlaen a gwrthdroi yn aml.Pan fydd uned frecio a'r pŵer brecio yn bodloni'r gofyniad amser, gall y newid cychwyn a newid blaen-gwrthdroi gyrraedd mwy na 1,000 o weithiau yr awr.
5. Capasiti gorlwytho cryf: pan fydd y llwyth yn llawer mwy na'r llwyth graddedig am gyfnod byr, bydd y cyflymder yn gostwng, bydd y pŵer allbwn uchaf yn cael ei gynnal, ac ni fydd unrhyw ffenomen gorlif.Pan fydd y llwyth yn dychwelyd i normal, mae'r cyflymder yn dychwelyd i'r cyflymder gosod.
6.Mae cryfder a dibynadwyedd mecanyddol yn uwch na mathau eraill o moduron.Nid oes gan y rotor magnetau parhaol a gall gael codiad tymheredd uwch a ganiateir.
